NCE-20高效率卧式砂磨机

在线预定

产品详情 PRODUCT DETAILS

NCE-20高效率卧式砂磨机

锐通NCE-20高效率卧式砂磨机适用于批量,精细化物料的研磨,高效的冷却系统以及多间隙离心分离系统,使得物料不会因分离器堵塞而造成出料不畅。主要应用于颜料、染料、色浆、农药、水性涂料、化妆品、非金属矿等行业的高效率湿法研磨


技术要求和配置

备注

1

设备研磨腔

设备型号:NCE-20


设备研磨腔容积:25L


内筒材质:高耐磨合金钢(整体锻造)9cr18mov


筒体外套:304不锈钢


研磨转子材质:高耐磨合金钢 9cr18mov


冷却形式:冷却水经研磨筒体、出料盖板螺旋水道散热


冷却水压力,流量:0.2Mpa,3.5-4.5m³/h


2

机械密封

公司自产整体集装式双端面机械密封


动静环材质:钨钢


机械密封整体支架材质:不锈钢(321


机械密封冷却液输送:循环冷却水冷却


机械密封最大能承受的进料压力:≥3Kpas


3

研磨结构

研磨结构:研磨涡轮 +分离涡轮


分散最大线速度:11米/秒


4

物料输送

英格索兰气动隔膜泵(耐腐蚀聚四氟乙烯膜片)


5

分离方式

离心滤网式分离器(间隙0.35-0.7mm)


分离器材质:高耐磨合金钢 9cr18mov


6

研磨介质

材料: 95%氧化锆珠


规格:1.4mm- 3.0mm


投入量为:75%~85%


     7

生产效率

30KG~800kg/小时


     8

最终产品粒径

0.2um~10um(根据工艺要求)

(见附件)

9

主轴

材质:2CR13圆钢


淬火调质处理


制造精度:按GB6级标准执行


轴承:天水产设备专用轴承




10

设备涂装

喷涂耐溶剂防护涂料(颜色可选,需提供色卡)


11

进料管

配备耐腐蚀耐压进料不锈钢波纹软管一根DN25


12

压力

最大进料压力:≤2.5KG


13

 电器系统

主机功率:22kw 新大力防爆节能电机


主机电压:380V/50Hz,控制电压:DC24V


配备电接点进料数显压力表以及出料数显温度表


主机启动方式: 星三角降压启动方式


配操作面板及电器柜,布置合理、操作及维修十分方便


14

防护系统

1.配有桶体压力、桶体温度传感系统,机械密封温度过高及压力过高(过低)将自动停机,

2.冷却系统:采用双冷却系统

3.联动控制:进料泵启动,主机才能运行,否则设备不能运行。设备有任何异常,如压力、温度等,设备整机停止工作,包括进料泵


15

设备尺寸

1700(L)x1100(W)x1600(H)mm

16

设备重量

1100kg

17

质保期

整机质保一年 终身维修 免费技术支持

18

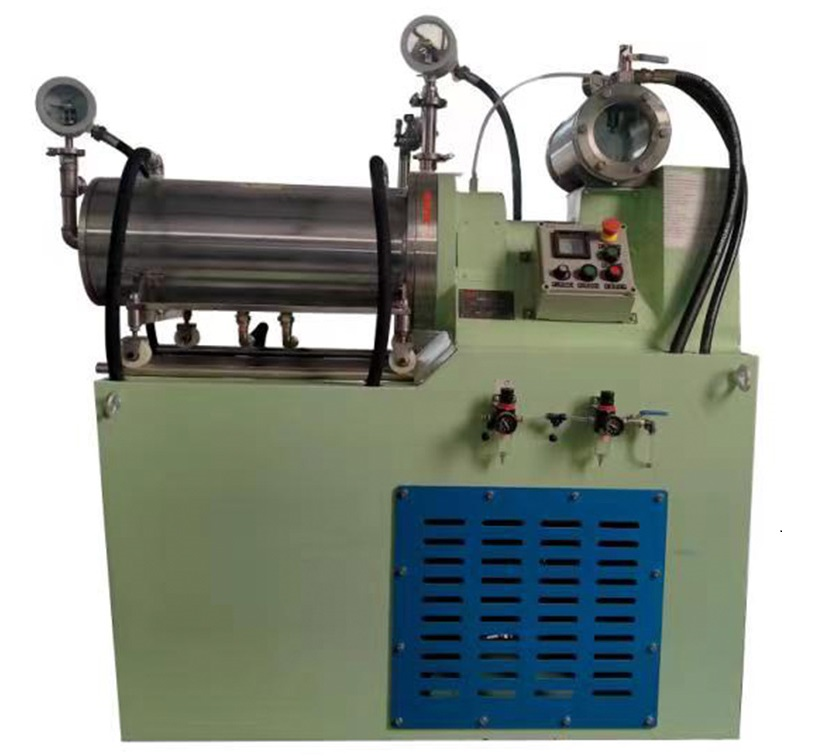

设备图片

设备外观实物图如下图所示
